Menghubungkan Saluran Telepon

Metode koneksi berbeda tergantung pada saluran telepon Anda.

Jika koneksi salah, pencetak tidak dapat mengirim/menerima faks. Hubungkan pencetak dengan benar.

Penting

  • Jangan hubungkan perangkat faks dan/atau telepon secara paralel (hanya AS dan Kanada).

    Jika dua atau lebih perangkat faks dan/atau telepon terhubung secara paralel, masalah berikut ini mungkin terjadi dan pencetak mungkin tidak beroperasi dengan benar.

    • Jika Anda mengangkat gagang telepon yang disambungkan secara paralel selama transmisi atau penerimaan faks, gambar faks mungkin rusak atau kesalahan komunikasi mungkin terjadi.

    • Layanan seperti Caller ID, dan lainnya mungkin tidak beroperasi dengan benar pada telepon.

    Jika Anda tidak dapat menghindari koneksi paralel, set mode penerimaan ke Mode Utamakan TEL(TEL priority mode), dan perlu dipahami bahwa masalah di atas mungkin dapat terjadi. Anda hanya akan dapat menerima faks secara manual.

Koneksi Dasar (Menghubungkan dengan Saluran Telepon Umum)

Pastikan bahwa pencetak dimatikan, hubungkan salah satu ujung kabel saluran telepon yang tersedia ke jack saluran telepon di dekat tanda "LINE" pencetak, kemudian hubungkan ujung yang lain ke jack saluran telepon pada dinding atau jack saluran telepon pemisah xDSL.

Ketika Anda menghubungkan telepon ke pencetak, pastikan bahwa pencetak dimatikan, hubungkan salah satu ujung kabel modular ke jack perangkat eksternal di dekat tanda "EXT." pencetak, kemudian hubungkan ujung yang lain ke jack saluran telepon dari telepon tersebut.

Penting

  • Pastikan untuk menghubungkan saluran telepon sebelum pencetak dinyalakan.

    Jika Anda menghubungkan saluran telepon ketika pencetak dinyalakan, matikan pencetak dan cabut kabel listrik. Tunggu 1 menit kemudian hubungkan saluran telepon dan steker listrik.

Catatan

  • Rujuk ke Tampilan Belakang untuk mengetahui posisi jack saluran telepon dan jack perangkat eksternal.

  • Sebelum menghubungkan ke telepon atau mesin penjawab, lepas sumbatan penghubung Telepon.

  • Untuk pengguna di Inggris:

    Jika konektor perangkat eksternal tidak dapat dihubungkan ke jack pada pencetak, Anda perlu membeli adaptor B.T. untuk menghubungkannya dengan cara berikut ini:

    Pasang adaptor B.T. ke kabel modular yang menghubungkan perangkat eksternal, kemudian hubungkan adaptor B.T. ke jack perangkat eksternal.

Menghubungkan Berbagai Saluran

Bagian ini memperkenalkan cara menghubungkan berbagai saluran.

Inilah sejumlah contoh dan tidak dapat dijamin sesuai dengan setiap kondisi koneksi. Untuk detail, rujuk ke buku petunjuk yang tersedia dengan perangkat jaringan (perangkat kontrol seperti modem xDSL (Saluran Pelanggan Digital) atau adaptor terminal) yang Anda hubungkan ke pencetak ini.

Catatan

  • xDSL adalah istilah umum untuk teknologi komunikasi digital kecepatan tinggi yang menggunakan saluran telepon seperti ADSL/HDSL/SDSL/VDSL.

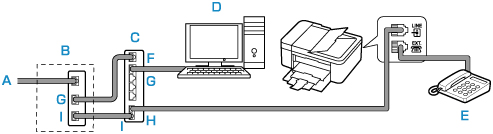

  • Menghubungkan ke Telepon Internet

    • A: Saluran Pelanggan Digital (DSL)
    • B: Modem xDSL (pemisah mungkin tidak terpasang di modem)
    • C: Perute broadband yang kompatibel dengan Telepon Internet
    • D: Komputer
    • E: Telepon atau mesin penjawab
    • F: Port WAN (Jaringan Area Luas)
    • G: Port LAN (Jaringan Area Lokal)
    • H: Port TEL
    • I: Port LINE

    * Konfigurasi dan nama port mungkin bervariasi tergantung pada produk.

    Catatan

    • Ketika menghubungkan ke saluran xDSL, pilih tipe saluran yang sama seperti langganan Anda pada Tipe saluran telepon(Telephone line type).

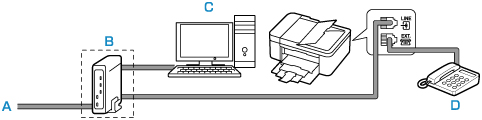

  • Menghubungkan ke xDSL

    • A: Saluran Pelanggan Analog (ASL)
    • B: Modem xDSL (pemisah mungkin tidak terpasang di modem)
    • C: Komputer
    • D: Telepon atau mesin penjawab

    Penting

    • Ketika splitter tidak terpasang dalam modem, jangan memisahkan saluran telepon sebelum splitter (sisi dinding). Dan juga, jangan menghubungkan splitter secara paralel. Pencetak mungkin tidak dapat beroperasi dengan benar.

    Catatan

    • Ketika menghubungkan ke saluran xDSL, pilih tipe saluran yang sama seperti langganan Anda pada Tipe saluran telepon(Telephone line type).

  • Menghubungkan ke Saluran ISDN

    Untuk detail mengenai koneksi dan setelan ISDN (Integrated Service Digital Network), rujuk ke petunjuk yang tersedia bersama adaptor terminal atau dial-up router Anda.
